AUSGANGSPUNKT

●   ●   ●

In der heutigen Zeit sind die gesellschaftlichen Strukturen starken Veränderungen unterworfen. Besonders durch die vermehrte Zuwanderung wird Deutschland in dem nächsten Jahrzehnt vor große Herausforderungen Gestellt.



In diesem Kontext setzten die Entwürfe der Projektmodule Informationdesign und Neuproduktfindung an. Mit der Maßgabe eine positive Beeinflussung der Entwicklung im Sinne von Integration und Vernetzung zu bewirken, wurden Flüchtlingsheime besucht, Initiativen befragt und Ideen bewertet.



Als vielversprechender Ansatz wurde von unserer Gruppe der Gedanke einer Eventplattform (yumiwi) mit angebundenem Dienstleistungsspektrum (MIRAK) verfolgt.

●   ●   ●

Projektsdauer

10.2015 – 01.2016



Designer

Jie Ding, Johannes Hetzold,

Kuan-Ju Pan, Sandra Püschel



Betreuer

Vertretungsprof. Helge Oder

MIRAK



Bring refugees and host communities closer!
– Verleihsystem & Kochstelle zum Mitnehmen –

0 2

ANFORDERUNGEN

●   ●   ●

0 3

IDEENFINDUNGEN

●   ●   ●

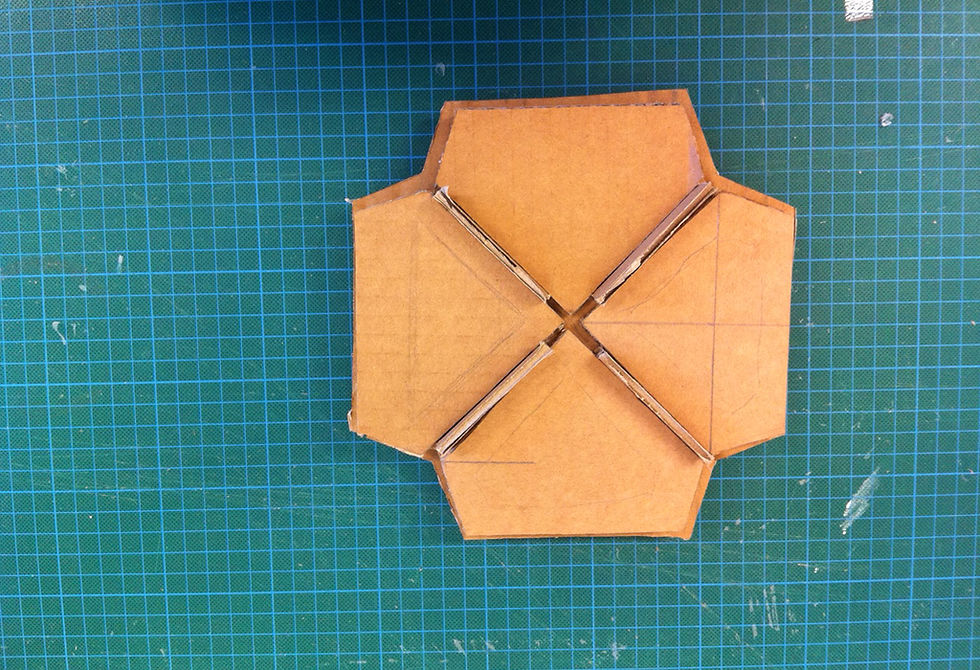

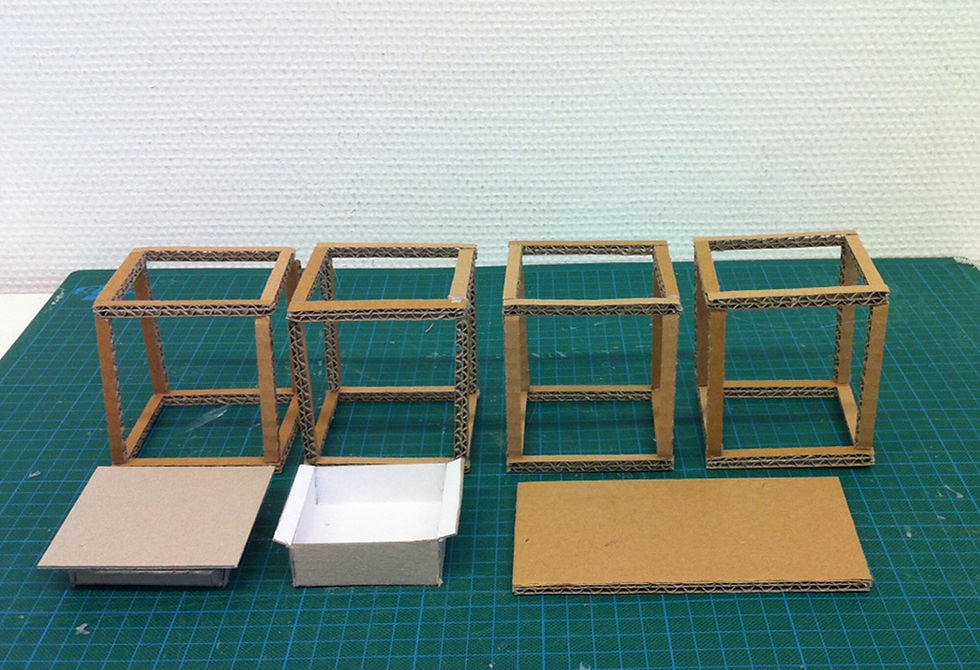

Modellbau



In ersten Modellen wurde untersucht, inwieweit das Gasmodul sowohl als Solitair einzeln, als auch im Systemverbund anwendbar ist. Damit wäre dem Wunsch nach Multifunktionalität und dem Einsatz an verschiedensten Orten und unter verschiedensten Bedingungen gedient.



Zudem wurden verschiedene Problemfelder untersucht:

  • wie kann die Topfauflage konzipiert sein?

  • wie sind Gasaustrittsdüsen plaziert und angeordnet?

  • wie soll der Gasbehälter im System verortet sein?

  • wie wird der Transport organisiert?

  • wie wird die Abdeckung geregelt?

  • wie wird mit dem Thema Verschluss umgegangen?

  • wie kann ein Modulares System zur Aufnahme des Gasmoduls aussehen?

  • welche Anforderungen werden an die Teile des Systems gestellt?

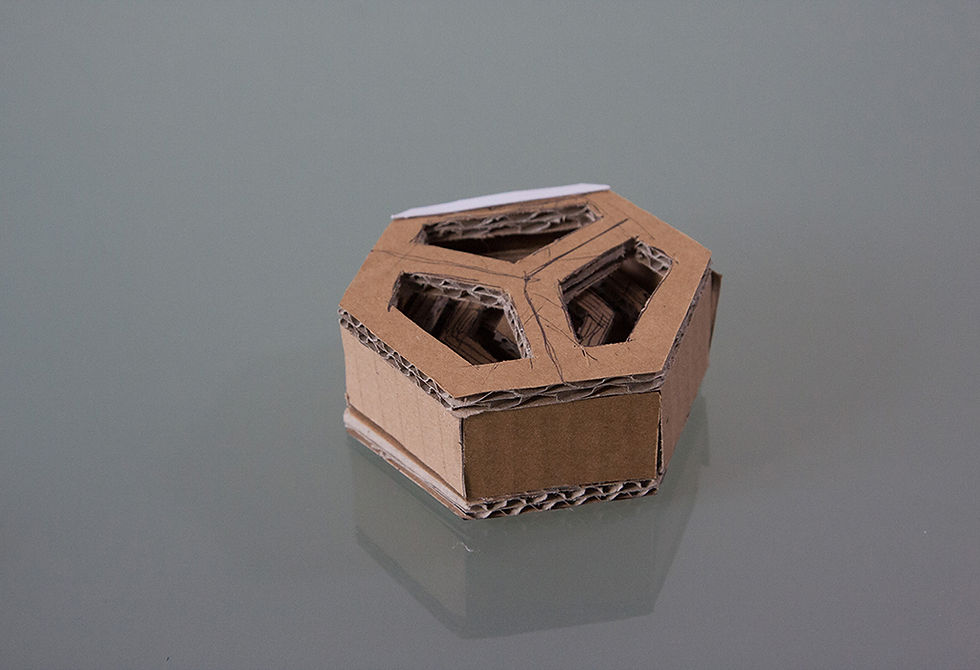

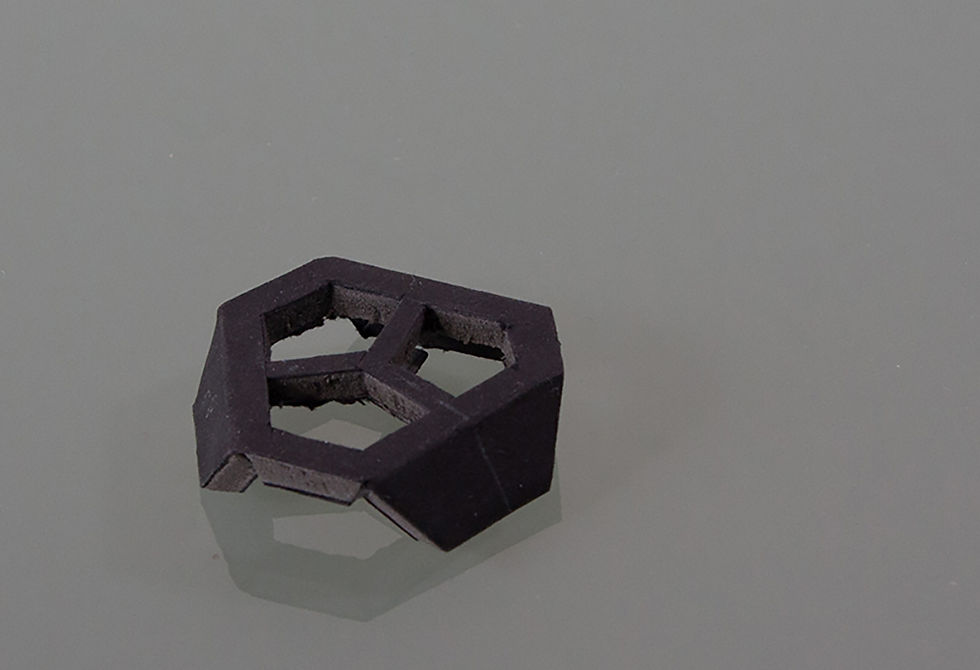

Formfindung

Untersuchungen zu Form und Modularität

0 4

ENTWURF

●   ●   ●

Variante I.



Umsetzung aller Voruntersuchungen in Varianten. Geklärt wurden Form, Aufbau und Funktionsteile. Auch die Fragen im Kontext einer Einbaulösung wurde untersucht, um dem Gedanken einer systemhaften und mehrfachen Nutzung Folge zu leisten.

Variante II.



In dieser Variante wurde im Speziellen eine alternative Regelung der Gasintesität untersucht. DIe Variante wurde verworfen, da eine Einstellregelung so nah am Brennelement zu Problemen führen würde. Die runde Form wurde als grundsätzlich sinnhaft für die modulare handhabbarkeit bewertet.



Variante III.

0 5

PRODUKT

●   ●   ●

Einstellregler



Bei den Einstellreglern wurde darauf geachtet, dass diese eine Verriegelung haben, um einen guten und sicheren Transport zu gewährleisten, und dem Thema Kindersicherung sorge zu leisten.

Gasbehälter



Der Gastank ermöglicht die autarke Nutzung und genügend Volumen für ein ausgiebiges Kochevent. Der Anschluss an der Funtionseinheit erlaubt zudem die Nutzung mit einer handelsüblichen Gasflasche.

Topfauflage



Varianten für die Topfauflage.

Anspruch sicherer Stand und Ästhetik.

Gasauslassdüse



Es gibt zwei getrennt voneinander zuschaltbare Gasauslassringe, um dem Anspruch unterschiedlicher Leistungszufuhr gerecht zu werden.

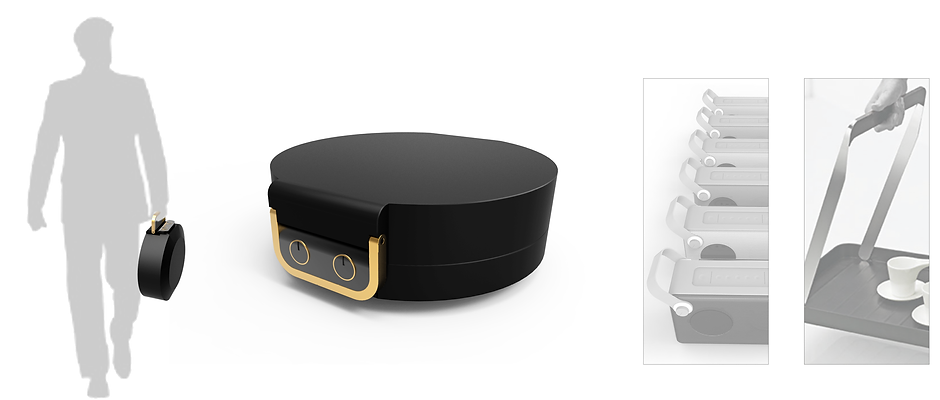

Transport / Verschluss / Abdeckung



Der Verschlussgriff ist an der Abdeckung befestigt und dient gleichzeitig als Transportgriff.

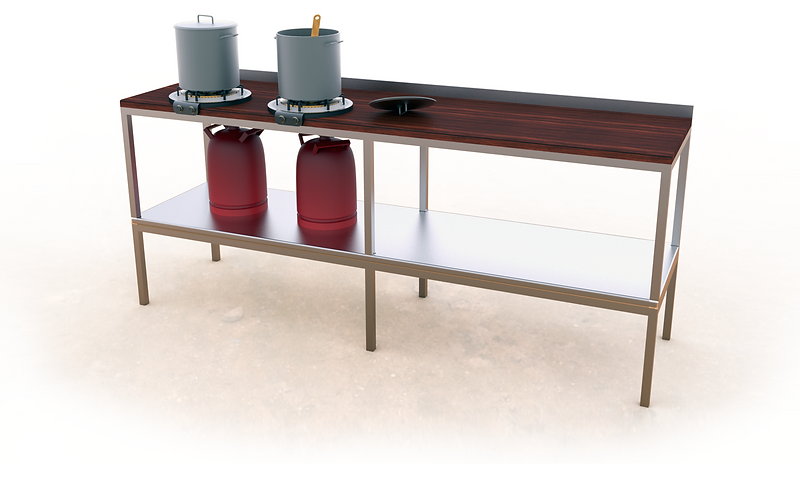

Einbaulösung



Das Gasmodul funktioniert in seiner Einheit ebenso wie eingesetzt in entsprechendem Umfeld.

Systemlösung



Das System kann beliebig erweitert werden, und auf die unterschiedlichsten Situationen angepasst werden. Für die gezeigten Anordung war der „runde“ Tisch Inspiration, da an einem solchen Interaktion und Kommunikation gefördert wird.

modulares System



Das System ist als Verleihsystem für verschiedene Arten von Events im Bereich Kochen gedacht. Dabei ist es möglich zu wählen, wieviele Teile ausgeliehen und genutzt werden. Das System ist an die Anzahl der Nutzer anpassbar. Die Container beinhalten alle wichtigen für den Kochvorgang nötigen Einzelteile. (Gasherd, Geschirr, Töpfe, usw.) Die Container sind unterschiedlich in der Höhe kon guriert, um die unterschiedlichen Inhalte aufnehmen zu können.

Endmodell

●   ●   ●

●   ●   ●

ANDERE PROJEKTE

1

Unterstützung der Vernetzung von Flüchtlingen und Einheimischen durch die Implementierung eines Verleihsystemes für Kochutensilien bzw. der Entwicklung einer Kochstelle zum Mitnehmen, die neue Formen der Kochkultur eröffnet und fördert.

2

Produktanforderungen



  • transportabel

  • statisch und mobil

  • multifunktional

  • hochwertig

  • leistungsfähig

  • modular



  • Anwendbarkeit in verschiedensten Kontextfeldern(draußen und drinnen, Kochevent, Garten, Camping, zu Hause,…)

  • Netzunabhängig

Stakeholders



Das jeweilige Event kann sowohl von Privaten Personen und Haushalten unterstützt werden, als auch von Partnern und Sponsoren.

3

Skizzen



Ideen zu Kochmodulen und Systemvarianten, welche einzeln oder im Verbund benutzbar

Festlegung des Systemgedankes

Gaskocher

– transportabel und Netzunabhängig

– kleiner Gastank für Einsatz unterwegs

– Gasflaschen für zu Hause und große Events

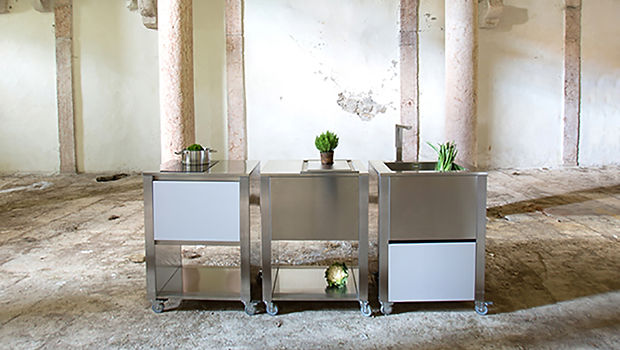

Küchenmodule

– Untersatz für Gasmodule

– Tischsystem

– Behälter für Küchenzubehör

4
5

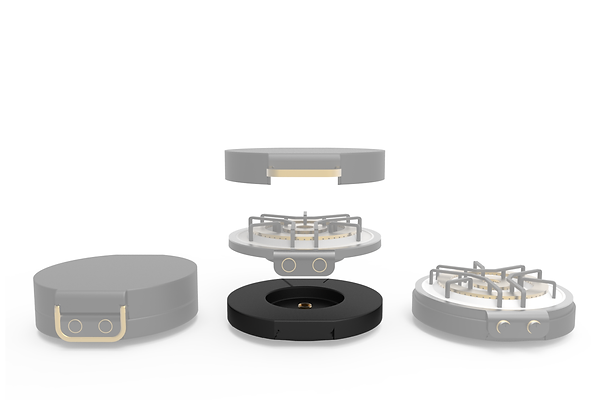

Finale Variante



Material



Aufbau

Edelstahl emailliert, Aluminium eloxiert, Gusseisen, Messing

Gastank, Funktionseinheit, Abdeckung
